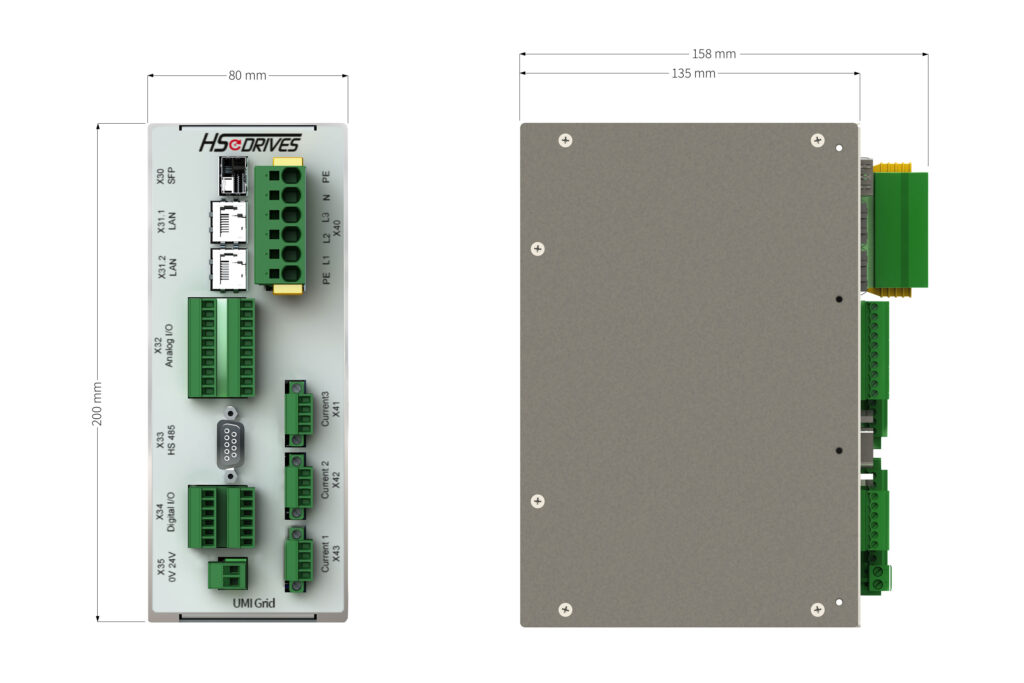

Grid Measurement Unit

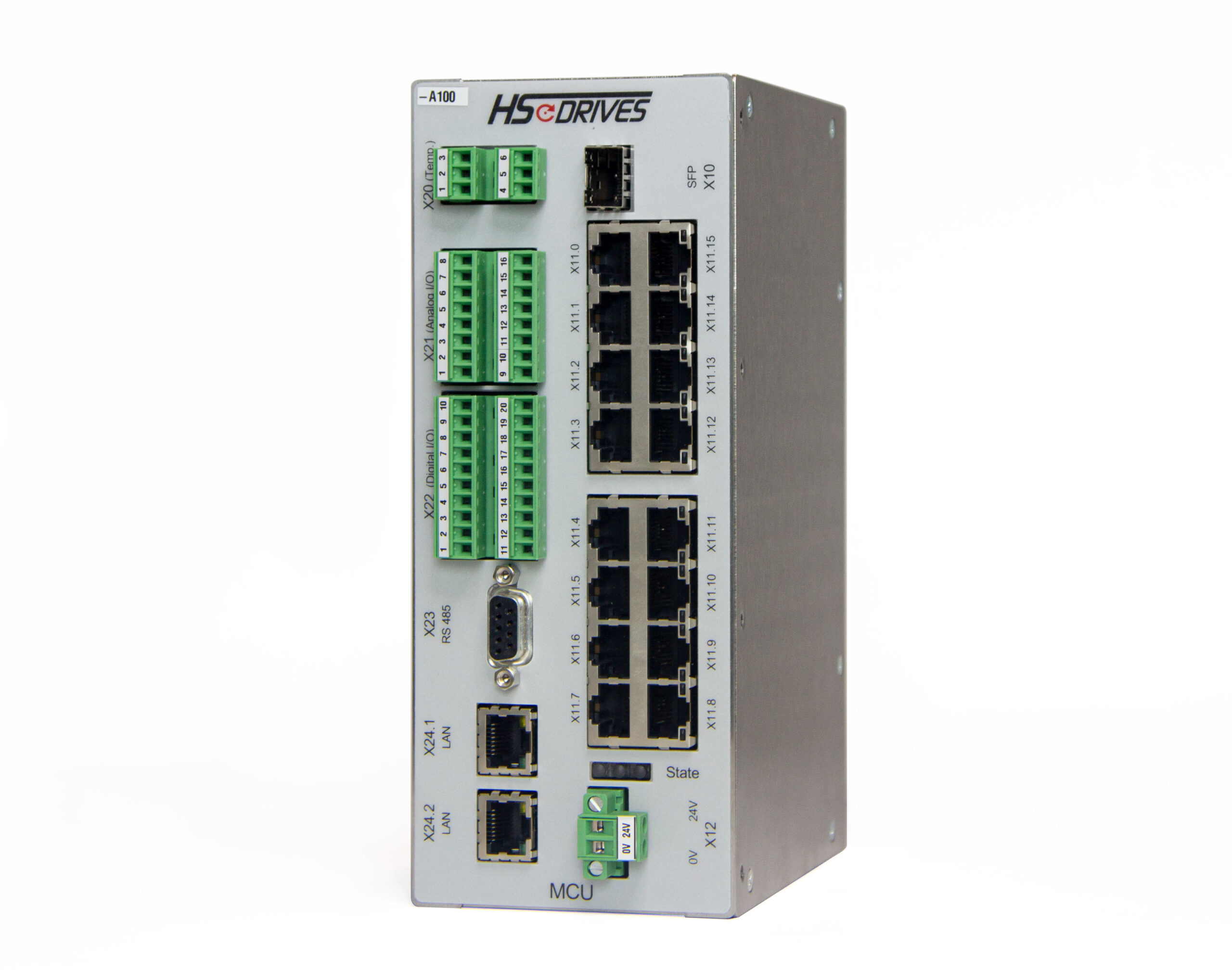

Die Main Control Unit (MCU) ist die zentrale Intelligenz des Wechselrichtersystems HSI-Modular. Sie erlaubt den synchronisierten Betrieb von bis zu 12 Powermodulen. Diese werden über LAN Kabel mit der MCU verbunden. Die MCU erhält so innerhalb von wenigen Mikrosekunden alle Informationen aus den einzelnen Powermodulen, verarbeitet diese und gibt Stellgrößen an die einzelnen Powermodule (DM200) zurück.
Auf der MCU wird die sensorlose feldorientierte Regelung der Highspeed-Maschine oder die Netzregelung des AFE ausgeführt.
Die Regelung kann mit einer Regelfrequenz von bis zu 40 kHz ausgeführt werden. Die ermöglicht die präzise Regelung von Maschinen mit hohen Drehzahlen bzw. Grundwellenfrequenzen
| Kenndaten | |
| Versorgungspannung | 24 V |
| Messkanäle | 3x Spannung, 3x Strom, 3x Aux |
| Messbereich | +/- 10 V |
| Auflösung | 24 bit |
| Eingangsimpedanz | >100 MOhm |
| Abtastrate | 50 KHz |
| Schnittstellen | 2x 100BASE-TX, 1x 100BASEFX |
| Protokolle | Modbus/ TCP,ENALINK |
| Funtionen/ermittelte Kennwerte |
| Frequenz |
| RMS-Wert |
| Maximal- und Minimalwert (Absolut und Periode) |
| Gleichrichtmittelwert |
| THD |
| Scheinleistung je Phase |
| 3-Phasen Scheinleistung, Wirkleistung, Blindleistung |
| 9x FFT (Polar) synchronisiert zur Frequenzmessung |
